Suurnopeuskamera paljastaa, mitä tapahtuu metallin venyessä ja murtuessa

Metalliseosten suunnittelussa ja valinnassa on tärkeää tietää, miten ne käyttäytyvät rasituksessa. Aalto-yliopiston ja Tampereen yliopiston tutkijat kuvasivat suurnopeuskameralla mitä tapahtuu, kun alumiiniseoksesta valmistettuja kappaleita venytetään aina murtumispisteeseen saakka. Tulokset julkaistiin juuri Science Advances -lehdessä.

Tutkimuksen tulokset voivat avata uusia uria materiaalitutkimukseen, ja niistä voi olla hyötyä esimerkiksi auto- tai ilmailuteollisuudessa käytettävien metalliseosten kehittämisessä. Erityisesti tiettyjen materiaalien, kuten autoissa ja lentokoneissa käytettävien kevyiden alumiiniseosten, muoto muuttuu rasituksessa arvaamattomasti.

”Kun autonkoreja prässätään alumiinista, tulee lopputuloksen kuitenkin olla tasainen”, sanoo tohtorikoulutettava Tero Mäkinen Aalto-yliopistosta.

Venymänauhat avuksi ennustamisessa

Kun materiaalia venytetään kevyesti, se joustaa. Kun venytys lopetetaan, materiaali palautuu alkuperäiseen muotoonsa. Jos venytystä jatketaan, kappaleessa tapahtuu pysyvä plastinen muodonmuutos eli se ei enää palaudu alkuperäiseen muotoonsa. Venytyksen jatkuessa ja materiaalin muuttaessa muotoaan se ennen pitkää murtuu.

Tutkimuksessa keskityttiin erityisesti plastisen muodonmuutoksen epävakausilmiöön, jota kutsutaan Portevin–Le Chatelier (PLC) -efektiksi. Näyte venyy epätasaisesti, ja nauhamaisia alueita, jotka venyvät enemmän kuin toiset, kutsutaan venymänauhoiksi.

”Tavoitteena oli ymmärtää, kuinka nauhat liikkuvat, sillä nauhojen liikkeen perusteella voimme ennustaa, miten materiaali muuttaa muotoaan. Olemassa olevat PLC-efektiä kuvaavat teoreettiset mallit eivät tekemiemme kokeiden perusteella olleet kovinkaan hyödyllisiä. Halusimme kuvata ja mitata ilmiötä aiempaa tarkemmin”, kertoo professori Mikko Alava Aalto-yliopistosta.

Yli tuhat kuvaa sekunnissa

Muodonmuutosta kuvaavia teoreettisia malleja ei ole voitu aikaisemmin vertailla keskenään, koska mittauksissa ei ole saatu tarpeeksi tarkkaa dataa materiaalissa tapahtuvista muutoksista. Nyt tutkijat kuvasivat näytteitä laservalon ja suurnopeuskameroiden avulla ja vertasivat kerättyä, mittavaa data-aineistoa erilaisiin teoreettisiin malleihin. He havaitsivat, että materiaalitieteen alalla vakiintunut magnetisaation muutosten kuvaamiseen käytetty malli kykeni hyvin tarkasti ennustamaan materiaalin käyttäytymistä ja nauhojen liikettä plastisen muodonmuutoksen aikana. Siitä, miten nopeasti nauhat etenivät ja miten paljon nopeus vaihteli, tutkijat pystyivät ennustamaan tarkasti, millaiseen muotoon materiaali muuttui.

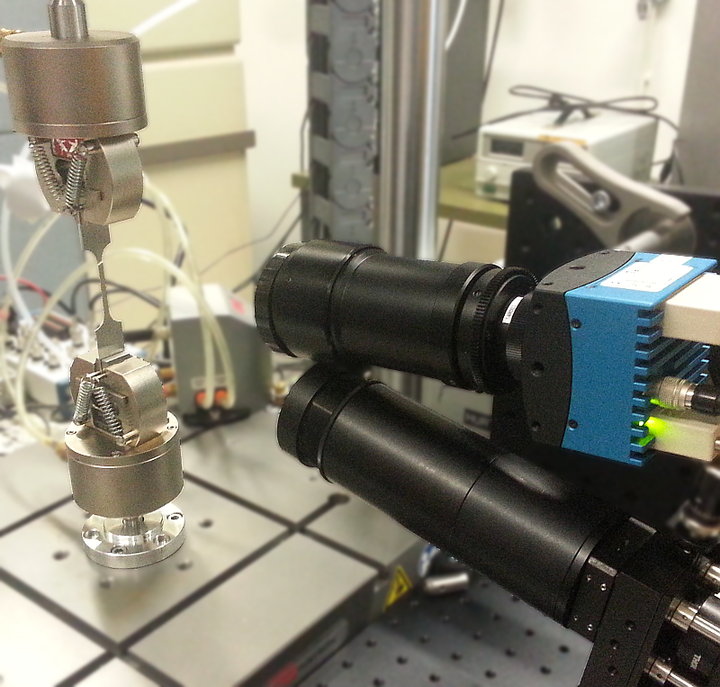

”Suurnopeuskamera kuvaa näytettä suurella nopeudella, yli tuhat kuvaa sekunnissa, ja siksi sen avulla on mahdollista seurata venymänauhan liikettä. PLC-nauhojen liikkeitä on tutkittu aiemminkin erityisesti materiaalitieteen alueella, mutta pienimmätkin yksityiskohdat on saatava esiin, jotta voidaan havaita nauhojen käyttäytyvän magneettien lailla”, kertoo Tero Mäkinen.

”On yllättävää, että sama magnetisaation muutosten kuvaamiseen käytetty yksinkertainen tilastollinen malli soveltuu kahden näennäisesti hyvinkin erilaisen ilmiön kuvaamiseen. Sillä pystytään kuvaamaan tarkkaan myös muotoaan muuttavan materiaalin paikallista venymistä”, sanoo Tampereen yliopiston tenure track -professori Lasse Laurson.

Tutkimuksen avulla voidaan ennustaa tarkasti alumiiniseosten muodonmuutoksia, mutta soveltuuko se myös muihin metalliseoksiin?

”Metalleissa voi olla useita erityyppisiä PLC-nauhoja. Nyt kun olemme todentaneet mallimme soveltuvuuden yhdelle tyypille, haluamme selvittää, soveltuisiko se niihin kaikkiin”, Alava kertoo.

Lisätietoja:

Tutkimusartikkeli: Propagating bands of plastic deformation in a metal alloy as critical avalanches, Science Advances
